电阻的种类

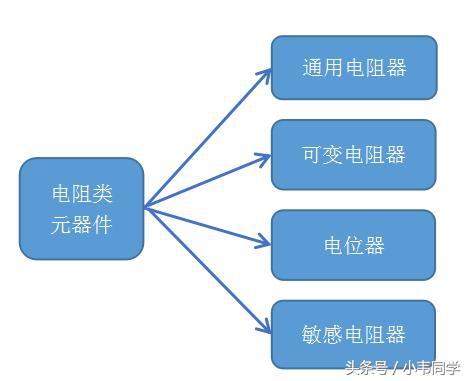

如图，电阻可分为通用电阻、可变电阻、电位器、敏感电阻4大类，每一类又可以细分为很多种。例如通用电阻器可以细分为普通电阻器，精密电阻器，熔断电阻器，网络电阻器等。
电阻的分类

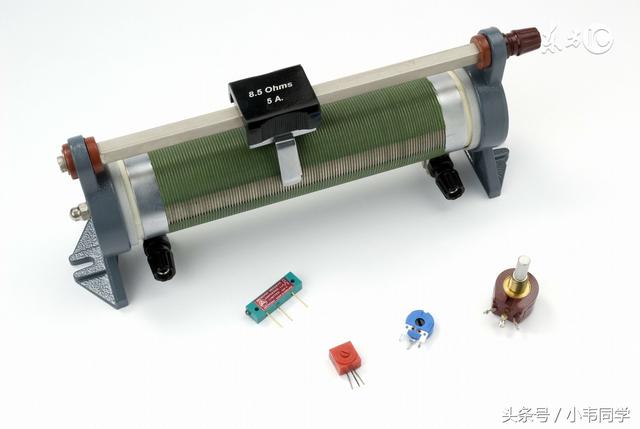

小知识：普通电阻器为最常用的电阻器，精密电阻器的阻值更精密，熔断电阻器具有过流保护功能，可变电阻器的阻值可在一定范围内改变，电位器其阻值也可以改变，敏感电阻器在受光或热等影响下阻值也可以改变，网络电阻器是将一个电阻网络集成于一体，即使常说的排阻。
部分普通电阻器的特点
1. 碳膜电阻
碳膜电阻是目前电子电路中使用量最大，它具有价格最便宜，品质稳定性高，噪声小，应用广泛等特点。常用阻值范围1欧~10兆欧。
碳膜电阻
2. 金属膜电阻
它采用金属膜作为导电层，用高真空加热蒸发（或高温分解、化学层积、烧渗等方法）技术将合金材料蒸镀在骨架上制成。通过刻槽或改变金属膜的厚度，可以制成不同阻值的电阻，金属膜电阻与碳膜电阻相比，体积小，噪声小，稳定性高，温度系数小，耐高温，精度高，但脉冲负载稳定性差，阻值范围0.1欧~620兆欧。

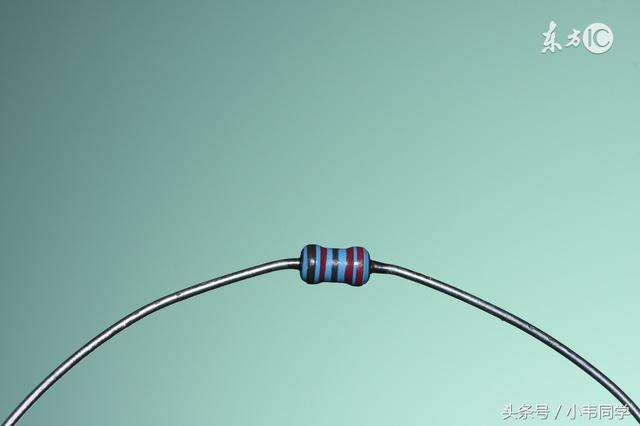

金属膜电阻
3. 高频负载电阻
高频负载电阻器为终端负载电阻器，使用在具有高功耗的高频电路中，安装在适当的散热器上，在高频功率下具有较低的驻波比。
高频负载电阻器
4. 精密电阻器
所谓精密电阻器是指电阻的阻值误差、电阻的热稳定性（温度系数）、电阻的分布参数（分布电容和分布电感）等指标均达到一定标准的电阻器。
电阻
贴片电阻
贴片电子元器件简称SMT，SMT(Surface Mounted Technology) 意为表面组装技术，是目前电阻组装行业里最流行的一种技术和工艺。
1. 贴片电阻的命名方法

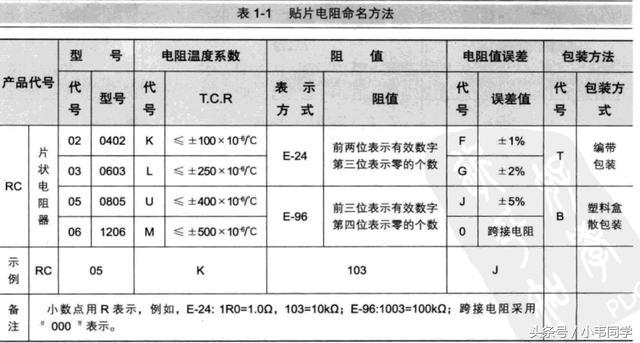

贴片电阻的命名方法
2. 贴片电阻实物图

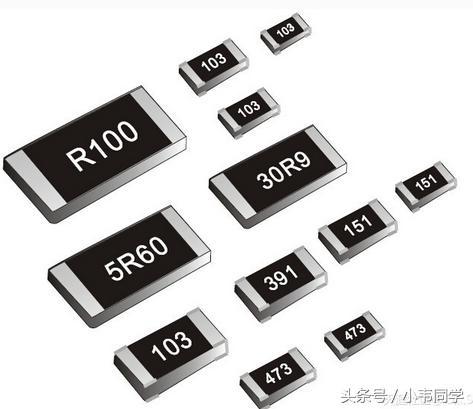

不同封装的贴片电阻

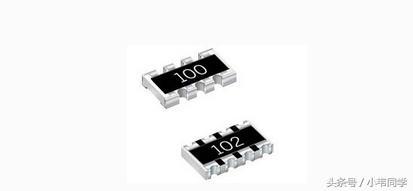

排阻
3. 贴片电阻封装尺寸与功率的关系
贴片电阻封装尺寸与功率的关系如下，设计电路时要考虑功率的大小选择合适的封装。
贴片电阻封装与功率关系

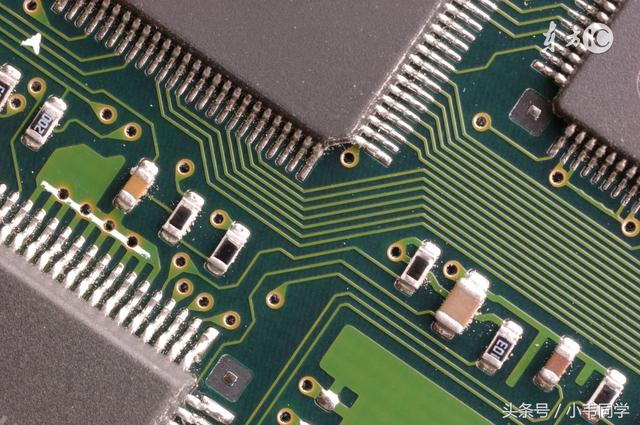

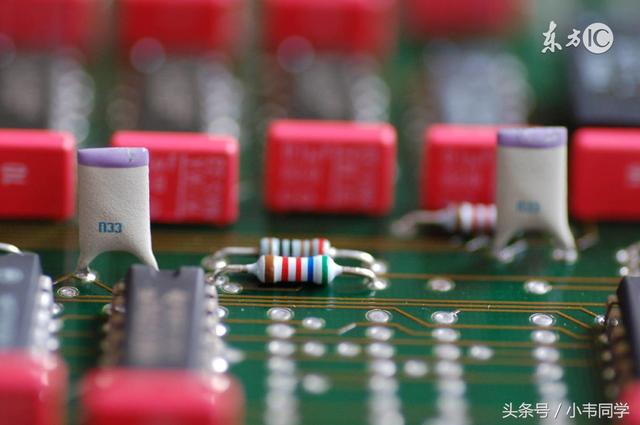

电路板上的贴片电阻
小知识：贴片元器件直接装在电路板铜箔电路板的一面，它与电路板之间用粘合剂粘合，它的两端电极与铜箔电路之间用锡膏焊上。
4. 直插电阻的安装方式
如图是直插电阻器在电路板上的安装方式，直插电阻器有引脚，通常有卧式安装和立式安装。

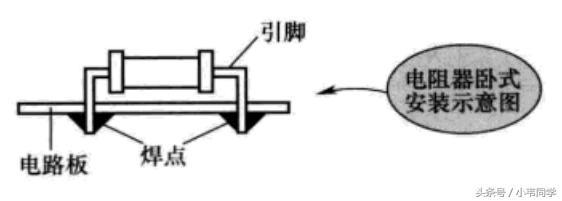

电阻卧式安装

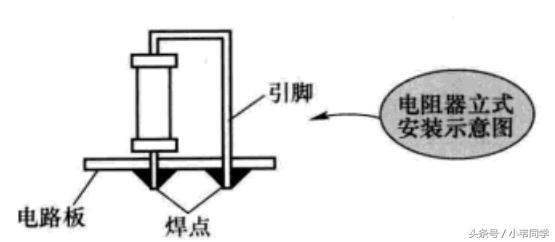

电阻立式安装

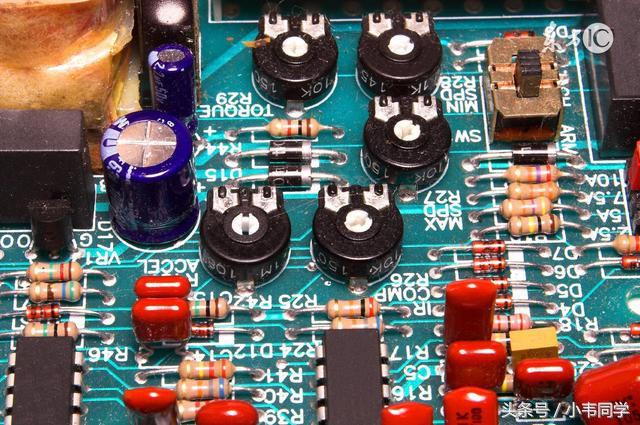

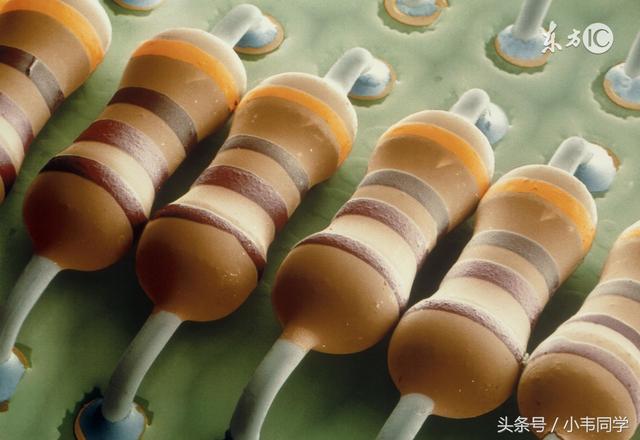

电阻安装实物
电阻的选用原则
电阻的选用应根据电路的具体要求选择合适的种类。
（1）高频电路应选用分布电感和分布电容小的非绕线电阻，例如碳膜电阻，金属膜电阻和金属氧化膜电阻等。
（2）高增益的小信号放大器电路应选用低噪声电阻，例如金属膜电阻、碳膜电阻和绕线电阻，而不使用噪声较大的合成碳膜电阻和有机实心电阻。
（3）所选用电阻的阻值应接近应用电路中计算值的标称值，应优先选用标准系列的电阻。
（4）一般电路使用的电阻器允许误差为5%~10%，精密仪器及特殊电路中应该选用精密电阻。
（5）所选电阻的额定功率要符合应用电路对电阻容量的要求。一般不要随意加大或减小电阻的功率。如果电路要求是功率型电阻，则额定功率可高于实际应用电路要求的1~2倍。
